Naudinga informacija

Žinios apie šildymą – aiškiomis dalimis.

Šilumos nešėjo kaitinimas elektrodiniame (joninis) katile vyksta elektros energijai tiesiogiai virstant šilumine energija. Elektros srovė vandens molekules katile suskaido į teigiamai ir neigiamai įkrautus jonus, kurie atitinkamai juda teigiamo ir neigiamo elektrodo link, išskirdami energiją, taigi vandens kaitinimas vyksta tiesiogiai, be tarpininko (pvz., teno). Jonizacijos kamera, kurioje vyksta vandens kaitinimas, yra nedidelė, todėl vanduo staigiai įkaista. Įjungtas į elektros tinklą, katilas užkaista beveik iškart – jau po nepilnos minutės vandens temperatūra išėjimo vamzdyje siekia 40 – 55º. Vandeniui kaistant mažėja jo specifinė varža. Elektros srovė, tekanti per elektrodus jonus, auga, atitinkamai didėja ir naudojamas galingumas. Katilas palaipsniui kaupia el. galingumą ir šilumos pavidalu perteikia jį vandeniui. Nominalus naudojamas katilo galingumas priklausys nuo vartotojo pasirinktos vandens temperatūros ir jo kiekio sistemoje.

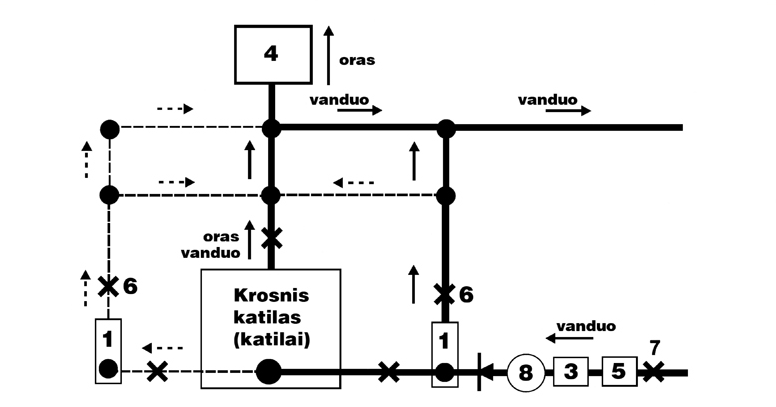

01Katilinės montavimo schema, kai elektrodinis joninis katilas jungiamas kaip papildomas šildymo įrenginys+

1. Elektrodinis joninis katilas
2. Radiatorius
3. Jutiklis – termostatas
4. Uždaras išsiplėtimo indas
5. Filtras
8. Cirkuliacinis siurblys
9. Grindinis šildymas
X. Rutulinis ventilis

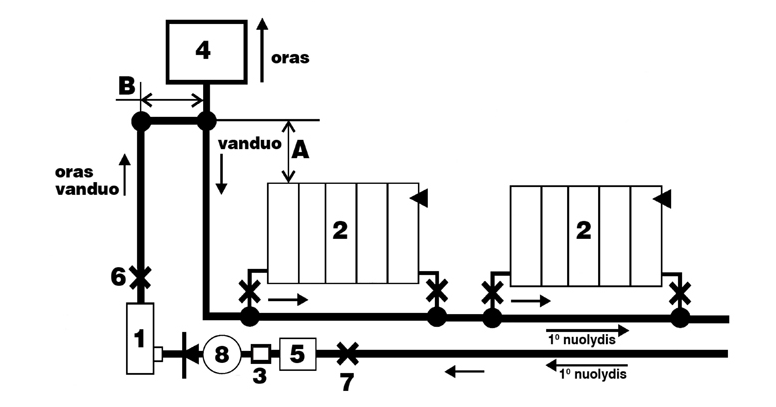

02Katilinės montavimo schema, kai elektrodinis joninis katilas jungiamas kaip papildomas šildymo įrenginys su radiatoriais+

1. Elektrodinis joninis katilas
2. Radiatorius
3. Jutiklis – termostatas
4. Uždaras išsiplėtimo indas
5. Filtras
8. Cirkuliacinis siurblys
9. Grindinis šildymas
X. Rutulinis ventilis

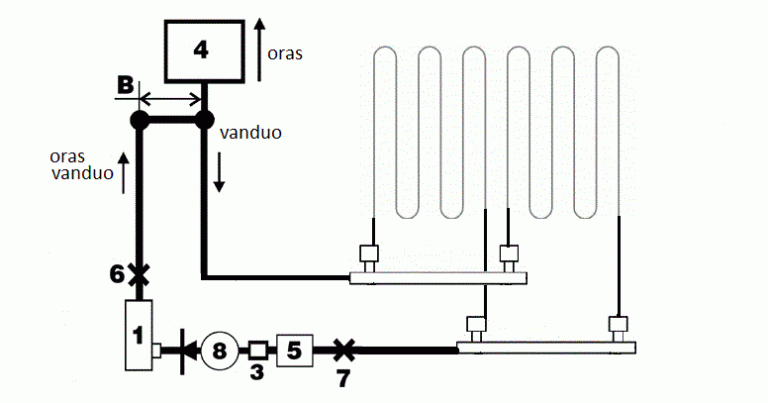

03Katilinės montavimo schema, kai elektrodinis joninis katilas jungiamas kaip papildomas šildymo įrenginys su grindiniu šildymu+

1. Elektrodinis joninis katilas
2. Radiatorius
3. Jutiklis – termostatas
4. Uždaras išsiplėtimo indas
5. Filtras
8. Cirkuliacinis siurblys
9. Grindinis šildymas
X. Rutulinis ventilis

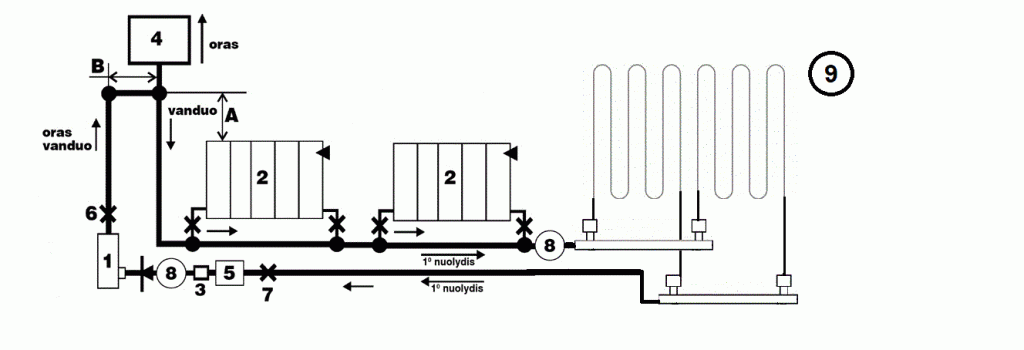

04Katilinės montavimo schema, kai elektrodinis joninis katilas jungiamas kaip papildomas šildymo įrenginys su radiatoriais ir grindiniu šildymu+

Katilinės montavimo schema, kai elektrodinis joninis katilas jungiamas kaip papildomas šildymo įrenginys su radiatoriais ir grindiniu šildymu

1. Elektrodinis joninis katilas
2. Radiatorius
3. Jutiklis – termostatas
4. Uždaras išsiplėtimo indas
5. Filtras
8. Cirkuliacinis siurblys
9. Grindinis šildymas
X. Rutulinis ventilis

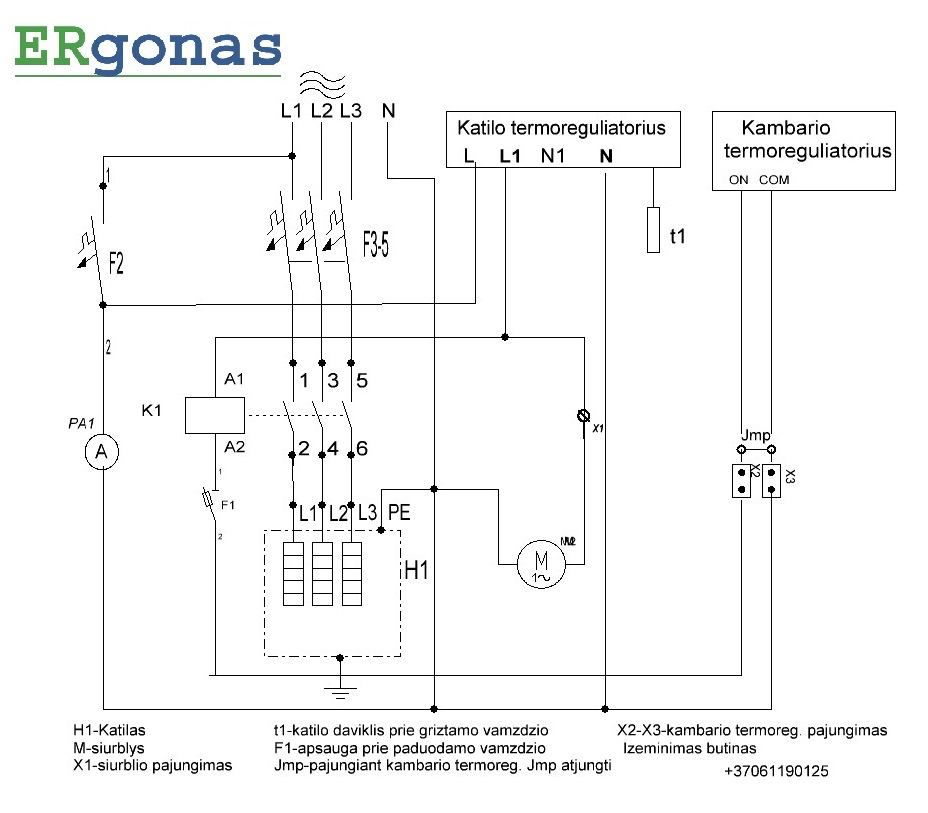

05Katilo automatikos prijungimas+

06Katilo automatikos prijungimas 2+

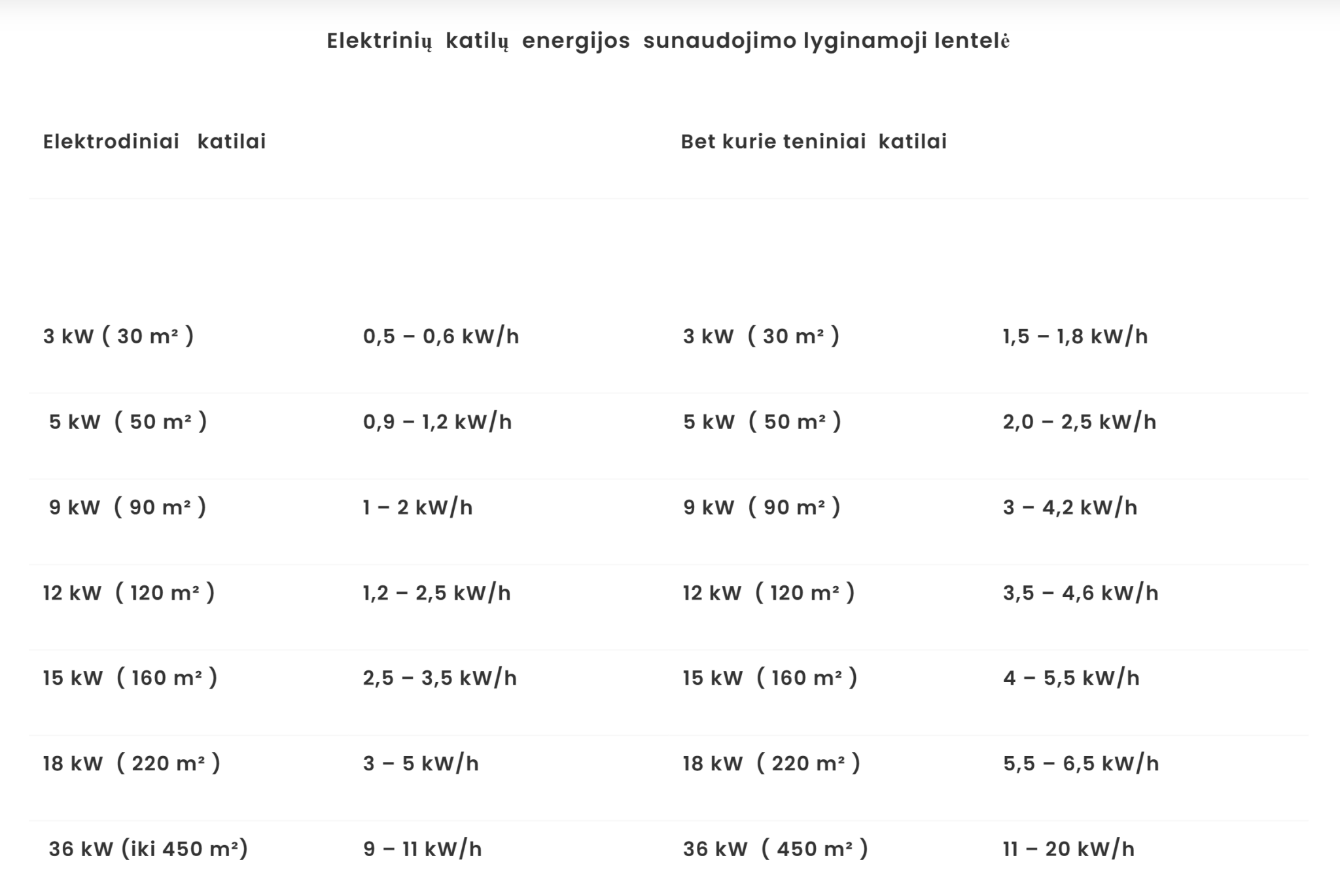

07Elektrinių katilų energijos sunaudojimo lyginamoji lentelė+

Apibendrinti duomenys apie elektrinių katilų eksploatacinius ypatumus paimti iš apskaitų, vestų objektuose, kuriuose buvo sumontuoti elektrodiniai katilai ir elektriniai teniniai katilai.

Elektrinių katilų energijos sunaudojimo lyginamoji lentelė

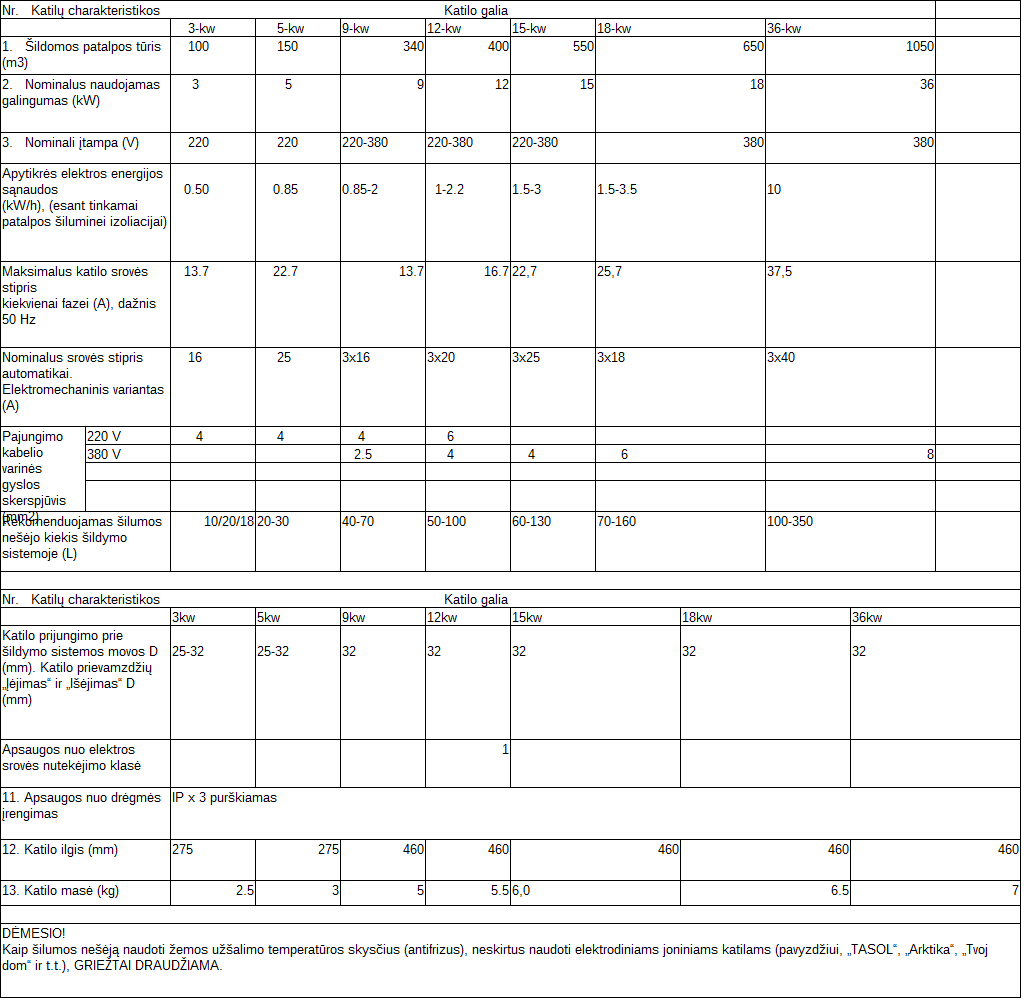

08Elektrodinių joninių katilų techniniai parametrai+

Būtina itin tiksliai vykdyti pateiktus reikalavimus:
Įėjimo į katilą temperatūra (daviklis) turi būti 150 C – 200 C temperatūros ribose.
Katilo įjungimo laikas ne ilgesnis nei 30 sekundžių.

Koregavimo atlikimas:
Įjunkite katilą ir po 30 sekundžių, grįžtančio šilumos nešėjo temperatūrai pasiekus 150 – 200 C temperatūrą, ampermetru išmatuokite paleidimo (standartinę) srovę. Paleidimo srovė būtinai turi atitikti parametrus nurodytus lentelėje.
